Пул балансировки Network Load Balancer (L4)

Пул балансировки — это группа серверов, работающих вместе для распределения нагрузки и обеспечения высокой доступности приложений.

Добавление пула балансировки

Чтобы добавить пул балансировки:

1. Выберите проект, в котором заказан Network Load Balancer (L4).
2. В главном меню портала выберите Ресурсы → Network Load Balancer (L4).
3. Нажмите на строку с нужным балансировщиком и перейдите на вкладку Пул балансировки.

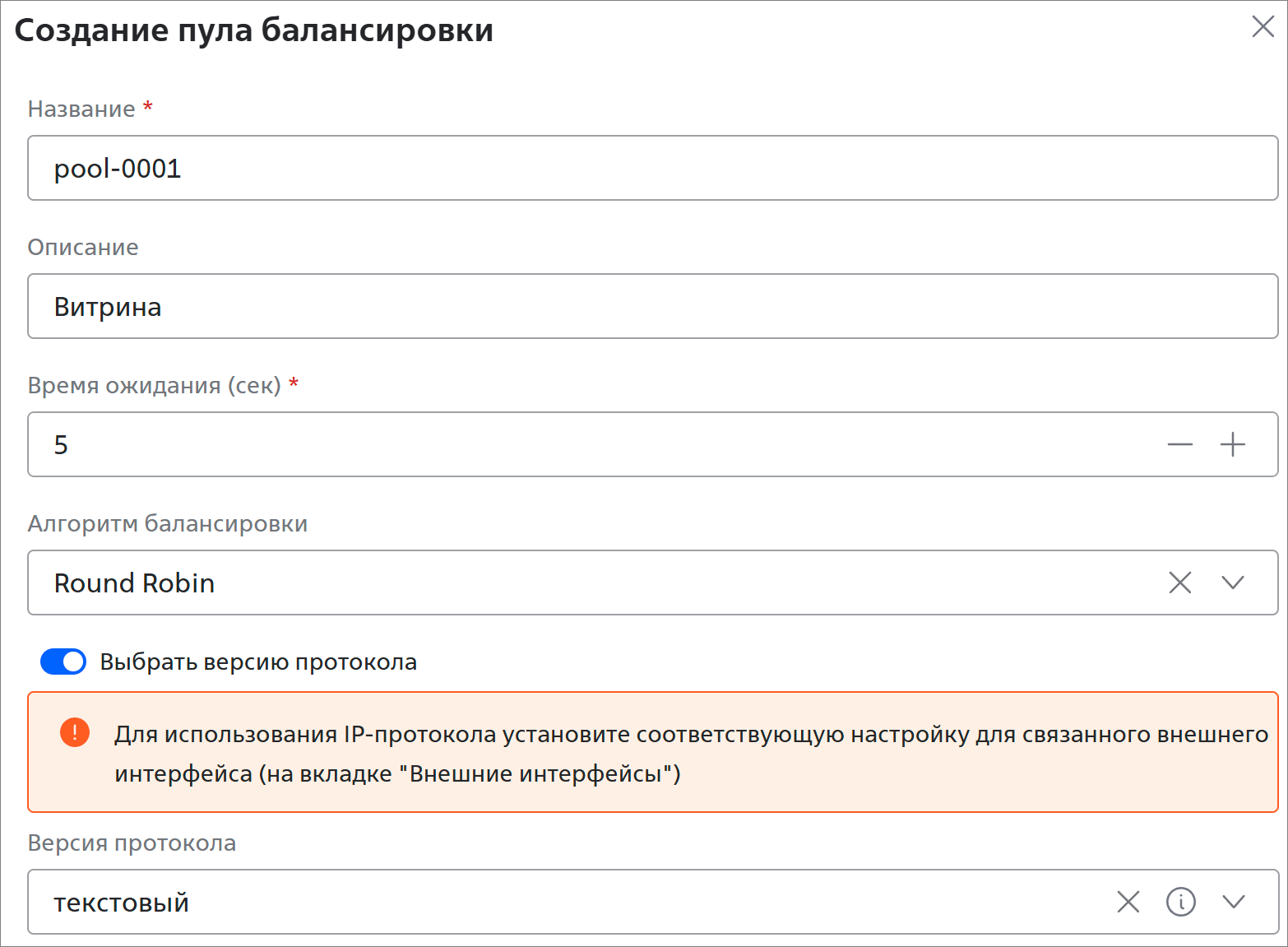

4. Нажмите на кнопку и заполните поля:



   • Название * — уникальное имя нового пула в балансировщике;

      Требования к названию пула

     1. Длина названия — от 3 до 64 символов.

     2. Может содержать прописные и строчные буквы латинского алфавита, цифры, дефисы и символы нижнего подчёркивания.

   • Описание — заполняется при необходимости;
   • Время ожидания (сек) * — максимальное время, в течение которого балансировщик будет ждать ответ от сервера;
   • Алгоритм балансировки — метод, который использует балансировщик для распределения входящих запросов между серверами в пуле:
     • Least Connection — запрос направляется на сервер с наименьшим количеством активных соединений;
     • Weighted Least Connection — запрос направляется на сервер с наименьшим количеством активных соединений, серверы с более высокой производительностью будут получать больше запросов;
     • Round Robin — запросы распределяются по серверам поочерёдно без учёта их текущей нагрузки;
     • IP Hash — использует хеширование IP-адреса клиента для определения обрабатывающего сервера, обеспечивает постоянство соединений. Полезен для приложений, требующих сессий;
     • Weighted Round Robin — запросы распределяются по серверам поочерёдно, серверы с более высокой производительностью будут получать больше запросов.

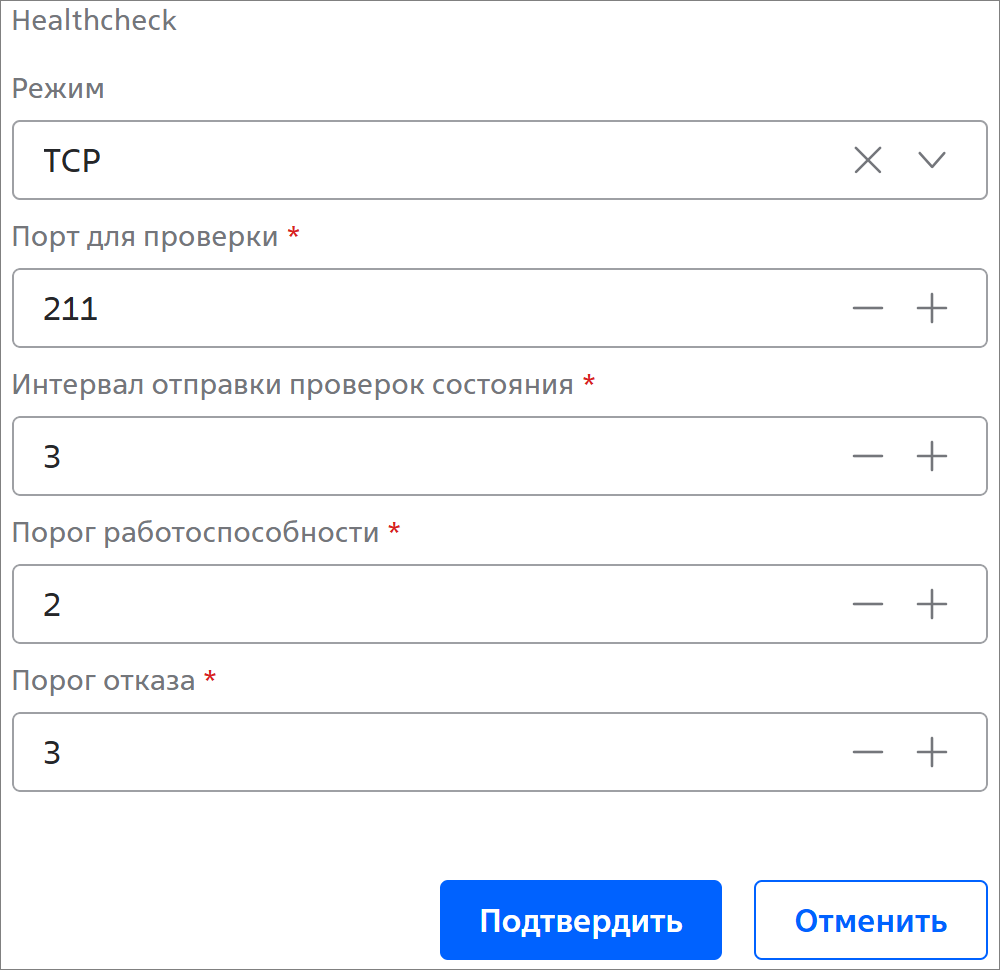

   Healthcheck — проверка состояния серверов в пуле:

   • Режим:
     • HTTP — отправляет HTTP-запрос к серверу, оценивает его доступность на основе кода ответа HTTP:
       • Метод — HTTP-метод (как правило, GET или HEAD);
       • URL * — адрес сервера в сети, на который отправляется HTTP-запрос;
       • Валидный код ответа * — трёхзначный числовой код состояния HTTP, который подтверждает доступность сервера. Возможные значения:

         • конкретный код (например, 200);

         • интервал кодов (например, 200-203);

         • перечисление конкретных кодов (например, 200,204,210);

         • перечисление конкретных кодов и интервалов (например, 200,204,210-299);

         • все коды, кроме конкретного кода или интервала (например, !500 или !300-599);

     • TCP — пытается установить TCP-соединение с сервером. Подходит для любых сервисов, работающих по TCP, независимо от уровня приложений;
   • Порт для проверки * — любой свободный порт. Убедитесь, что порт есть в правилах группы безопасности балансировщика. Если правила с таким портом нет, добавьте его в группу безопасности балансировщика;
   • Интервал отправки проверок состояния * — период в секундах, по истечении которого балансировщик будет проверять доступность серверов;
   • Порог работоспособности * — количество успешных проверок подряд, необходимых для того, чтобы сервер считался работоспособным. Если хотя бы одна проверка будет неуспешной, сервер исключается из пула. Если все проверки будут успешны, сервер возвращается в пул;
   • Порог отказа * — количество неуспешных проверок подряд, после которых сервер считается недоступным и исключается из пула. Сервер должен пройти проверку Порога работоспособности, чтобы вернуться в пул.
5. Нажмите на кнопку Подтвердить.
6. Добавьте серверы в пул балансировки.

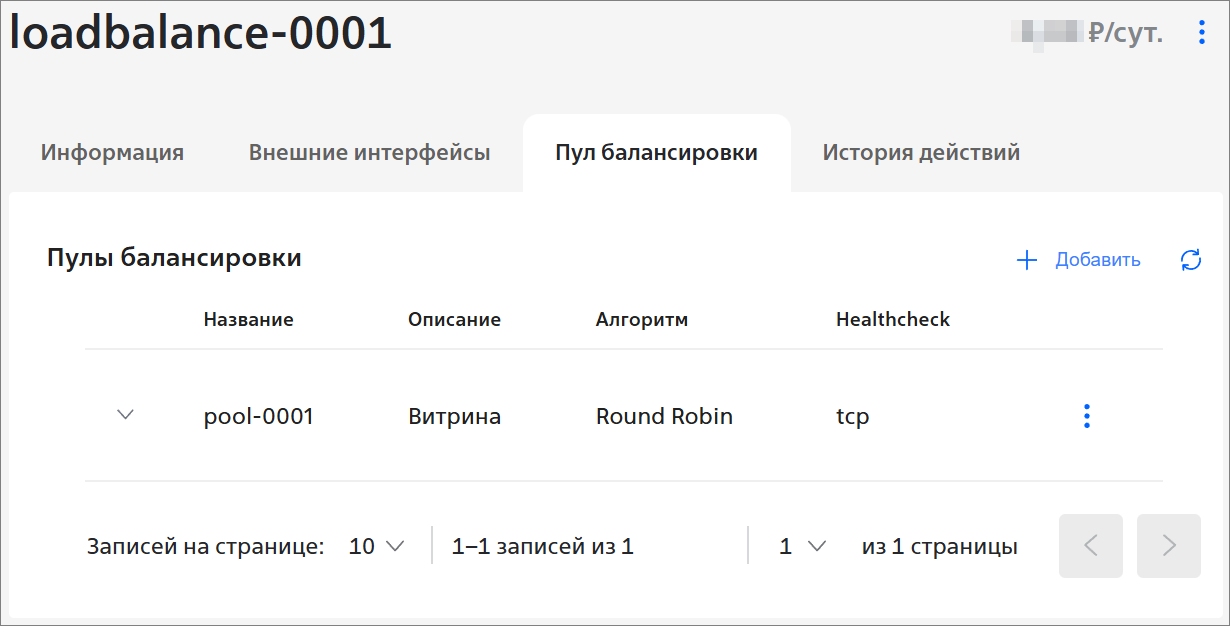

Добавленный пул балансировки отобразится на портале:

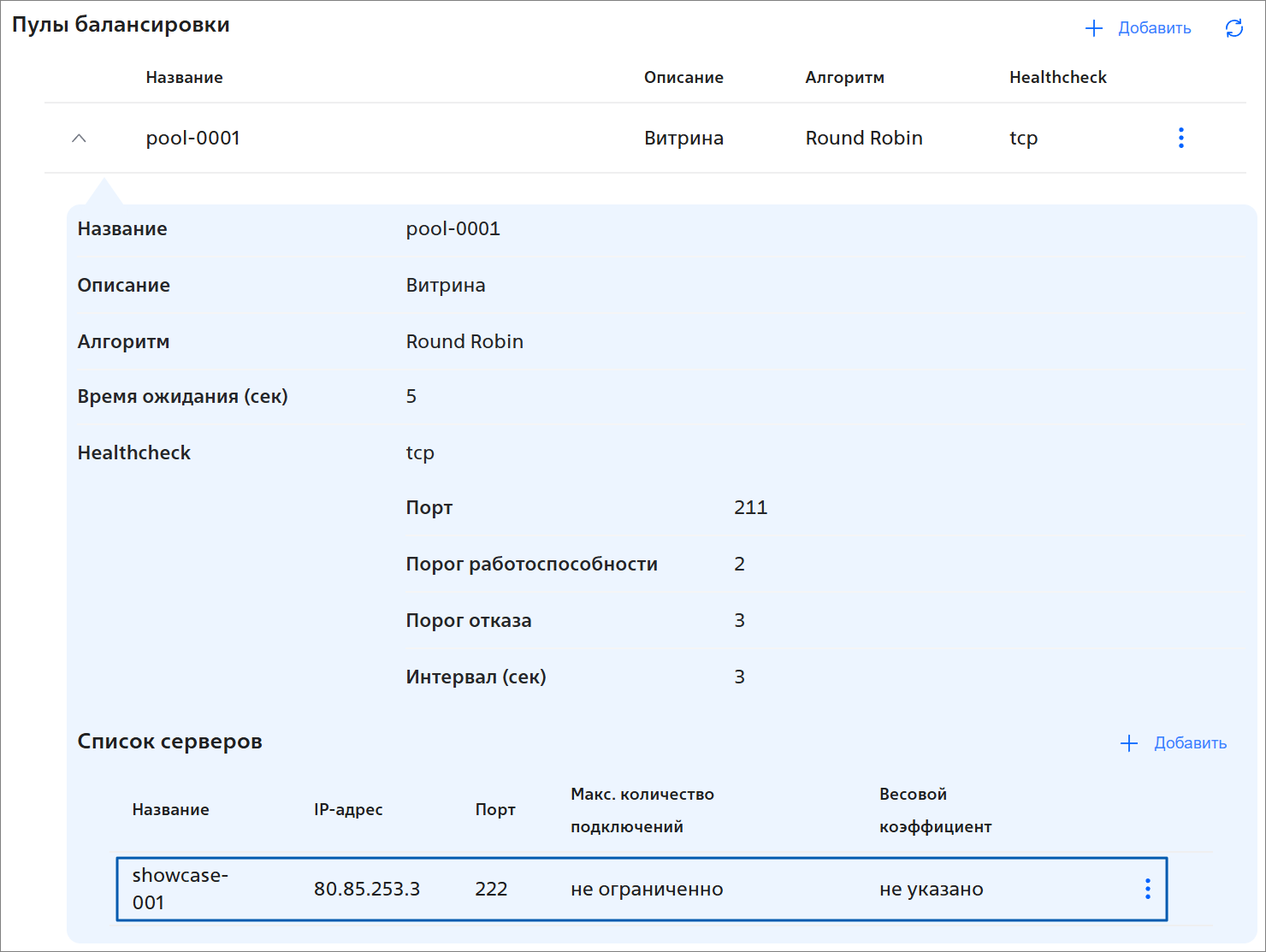

Чтобы посмотреть подробную информацию о пуле балансировки, нажмите на кнопку :

У пула балансировки можно изменить параметры, а также удалить пул.

Добавление сервера в пул балансировки

Чтобы добавить сервер в пул балансировки:

1. Выберите проект, в котором заказан Network Load Balancer (L4).
2. В главном меню портала выберите Ресурсы → Network Load Balancer (L4).
3. Нажмите на строку с нужным балансировщиком и перейдите на вкладку Пул балансировки.
4. Нажмите на кнопку в строке с нужным пулом балансировки.

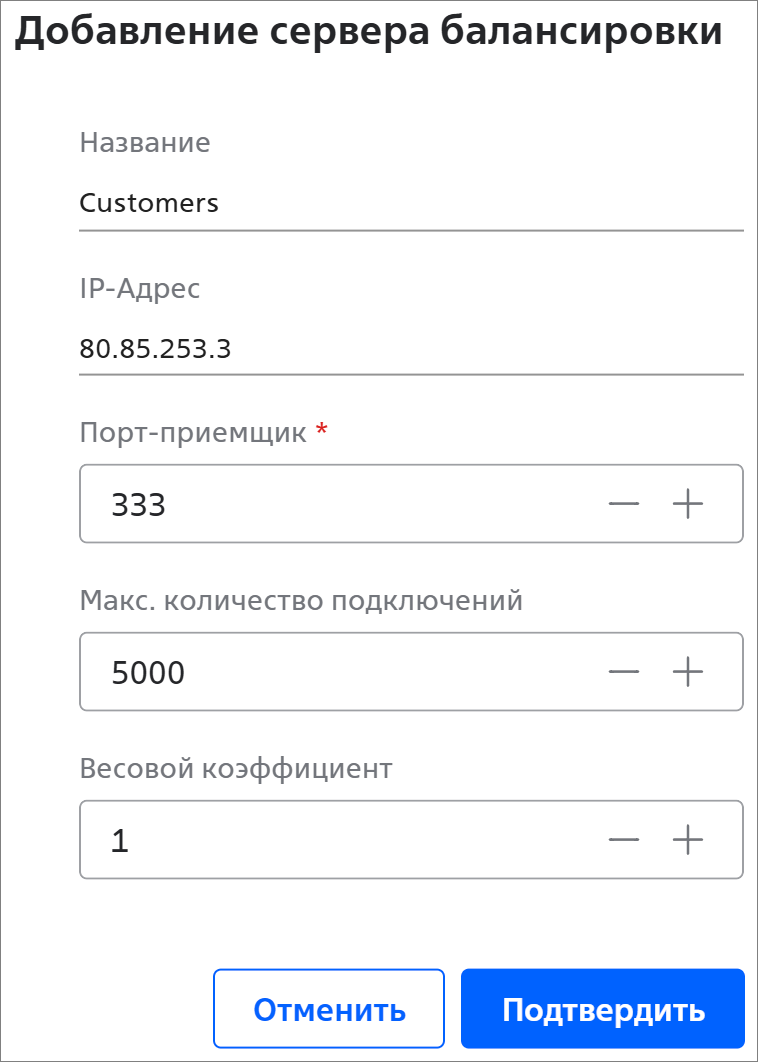

5. Нажмите на кнопку + Добавить и заполните поля:


   • Название — уникальное имя сервера в пуле балансировки. После добавления сервера в пул балансировки невозможно изменить имя сервера;

   • IP-Адрес — внешний или внутренний IP-адрес сервера;

     Примечание

     Если сервер заказан на портале Т1 Облако, вы можете посмотреть и скопировать его IP-адрес в разделе Ресурсы → Cloud Engine → Серверы.

   • Порт-приемщик * — любой свободный порт. Убедитесь, что порт есть в правилах группы безопасности балансировщика. Если правила с таким портом нет, добавьте его в группу безопасности балансировщика.
6. Нажмите на кнопку Подтвердить. Добавленный сервер отобразится в списке серверов пула балансировки:


У сервера можно изменить параметры, а также удалить сервер из пула балансировки.

Изменение параметров пула балансировки

Чтобы изменить параметры пула балансировки:

1. Выберите проект, в котором заказан Network Load Balancer (L4).
2. В главном меню портала выберите Ресурсы → Network Load Balancer (L4).
3. Нажмите на строку с нужным балансировщиком и перейдите на вкладку Пул балансировки.
4. В строке с нужным пулом балансировки нажмите на кнопку  и выберите пункт Изменить.
5. Измените нужные параметры.
6. Нажмите на кнопку Подтвердить.

Удаление пула балансировки

Чтобы удалить пул балансировки:

1. Выберите проект, в котором заказан Network Load Balancer (L4).
2. В главном меню портала выберите Ресурсы → Network Load Balancer (L4).
3. Нажмите на строку с нужным балансировщиком.
4. Если пул используется внешним интерфейсом, то удалите внешний интерфейс.
5. Перейдите на вкладку Пул балансировки, в строке с нужным пулом балансировки нажмите на кнопку  и выберите пункт Удалить.
6. Нажмите на кнопку Удалить.

Изменение параметров сервера в пуле балансировки

Чтобы изменить параметры сервера:

1. Выберите проект, в котором заказан Network Load Balancer (L4).
2. В главном меню портала выберите Ресурсы → Network Load Balancer (L4).
3. Нажмите на строку с нужным балансировщиком и перейдите на вкладку Пул балансировки.
4. Нажмите на кнопку в строке с нужным пулом балансировки.
5. Нажмите на кнопку в строке с нужным сервером и выберите пункт Изменить.
6. Измените нужные параметры.
7. Нажмите на кнопку Подтвердить.

Удаление сервера из пула балансировки

Чтобы удалить сервер:

1. Выберите проект, в котором заказан Network Load Balancer (L4).
2. В главном меню портала выберите Ресурсы → Network Load Balancer (L4)
3. Нажмите на строку с нужным балансировщиком и перейдите на вкладку Пул балансировки.
4. Нажмите на кнопку в строке с нужным пулом балансировки.
5. Нажмите на кнопку в строке с нужным сервером и выберите пункт Удалить.
6. Нажмите на кнопку Удалить.
