Действия с маршрутизатором

Резервирование дополнительных IP-адресов

Зарезервируйте дополнительные внешние IP-адреса для оптимизации работы виртуальных машин в виртуальном дата-центре.

Чтобы зарезервировать внешний IP-адрес:

1. В главном меню портала перейдите в раздел Ресурсы → Cloud Director.
2. В строке нужной организации нажмите на кнопку .
3. В строке виртуального дата-центра, в маршрутизаторе которого нужно зарезервировать дополнительный внешний IP-адрес, нажмите на кнопку .
4. В строке маршрутизатора нажмите на кнопку  и выберите пункт Зарезервировать внешние IP адреса.
5. В открывшемся окне выберите Количество дополнительных внешних IPv4 адресов *:
6. Нажмите на кнопку Подтвердить.

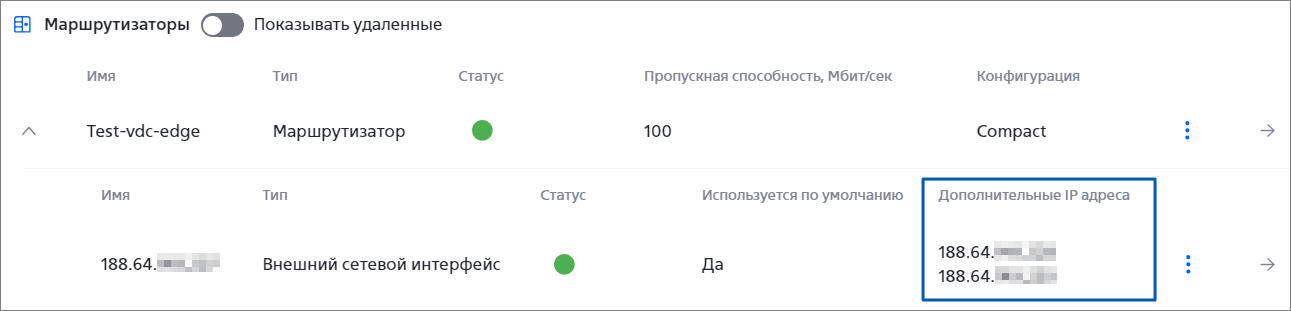

Зарезервированные дополнительные внешние IP-адреса отображаются на портале:

При необходимости IP-адрес можно освободить.

Освобождение зарезервированного IP-адреса

Чтобы освободить дополнительно зарезервированный IP-адрес:

1. В главном меню портала перейдите в раздел Ресурсы → Cloud Director.
2. В строке нужной организации нажмите на кнопку .
3. В строке нужного виртуального дата-центра нажмите на кнопку .
4. В строке внешнего сетевого интерфейса нажмите на кнопку .
5. В строке IP-адреса, который нужно освободить, нажмите на кнопку и выберите пункт Освободить.
6. Нажмите на кнопку Подтвердить.

Изменение конфигурации маршрутизатора

Изменение конфигурации маршрутизатора доступно, если при создании VMware-организации выбрана зона доступности AZ0-DC1-DataPro-Moscow1.

Чтобы изменить конфигурацию маршрутизатора:

1. В главном меню портала перейдите в раздел Ресурсы → Cloud Director.
2. В строке нужной организации нажмите на кнопку .
3. В строке виртуального дата-центра, конфигурацию маршрутизатора которого нужно изменить, нажмите на кнопку .
4. В строке маршрутизатора нажмите на кнопку  и выберите пункт Изменить конфигурацию.
5. В открывшемся окне заполните поля:
   • Лимит пропускной способности канала, Мбит/сек — лимит скорости обмена данными;
   • Тип конфигурации * — при заказе виртуального дата-центра маршрутизатор автоматически создаётся с типом Compact. Он применяется для небольших вычислительных сред с малым количеством сервисов. Для обработки большого количества сетевых функций измените конфигурацию:
     • Compact — 1 vCPU, 512 MB vRAM;
     • Large — 2 vCPU, 1 024 MB vRAM;
     • Quad Large — 4 vCPU, 1 024 MB vRAM (high-performance firewall);
     • X-Large — 6 vCPU, 8 192 MB vRAM (high-performance firewall + load balancer + routing);
   • Высокая доступность — схема расположения серверов маршрутизатора. Маршрутизатор разворачивается на двух серверах, между которыми происходит постоянная репликация. При неисправности одного из серверов автоматически происходит переключение на рабочий сервер. Если флажок установлен, то маршрутизатор разворачивается на рабочий сервер.
6. Нажмите на кнопку Подтвердить.
7. В строке маршрутизатора нажмите на кнопку  и выберите пункт Проверить конфигурацию.
8. Нажмите на кнопку Подтвердить.

Изменение лимита пропускной способности

Изменение лимита пропускной способности доступно, если при создании VMware-организации выбрана зона доступности AZ1-DC3-RTK-Moscow-V или AZ2-DC4-RTK-Moscow-VI (присутствует GPU).

Чтобы изменить лимит пропускной способности:

1. В главном меню портала перейдите в раздел Ресурсы → Cloud Director.
2. В строке нужной организации нажмите на кнопку .
3. В строке виртуального дата-центра нажмите на кнопку .
4. В строке маршрутизатора нажмите на кнопку  и выберите пункт Изменить лимит пропускной способности.
5. В открывшемся окне измените значение поля Лимит пропускной способности канала, Мбит/сек.
6. Нажмите на кнопку Подтвердить.
7. В строке маршрутизатора нажмите на кнопку  и выберите пункт Проверить конфигурацию.
8. Нажмите на кнопку Подтвердить.

Проверка конфигурации маршрутизатора

Проверьте конфигурацию маршрутизатора после изменения конфигурации или лимита пропускной способности, а также для разрешения нештатных ситуаций при работе оборудования.

Чтобы проверить конфигурацию маршрутизатора:

1. В главном меню портала перейдите в раздел Ресурсы → Cloud Director.
2. В строке нужной организации нажмите на кнопку .
3. В строке виртуального дата-центра, конфигурацию маршрутизатора которого нужно проверить, нажмите на кнопку .
4. В строке маршрутизатора нажмите на кнопку  и выберите пункт Проверить конфигурацию.
5. Нажмите на кнопку Подтвердить.

В результате проверки конфигурация маршрутизатора актуализируется.

Копирование ID маршрутизатора

Чтобы скопировать ID маршрутизатора:

1. В главном меню портала перейдите в раздел Ресурсы → Cloud Director.
2. В строке нужной организации нажмите на кнопку .
3. В строке виртуального дата-центра, ID маршрутизатора которого нужно скопировать, нажмите на кнопку .
4. В строке маршрутизатора нажмите на кнопку  и выберите пункт Скопировать ID. ID сохраняется в буфер обмена вашего устройства.

Удаление маршрутизатора

Чтобы удалить маршрутизатор:

1. В главном меню портала перейдите в раздел Ресурсы → Cloud Director.
2. В строке нужной организации нажмите на кнопку .
3. В строке виртуального дата-центра, маршрутизатор которого нужно удалить, нажмите на кнопку .
4. В строке маршрутизатора нажмите на кнопку  и выберите пункт Удалить маршрутизатор.
5. Нажмите на кнопку Подтвердить.

При удалении маршрутизатора автоматически удаляется внешний сетевой интерфейс (освобождается IP-адрес). Виртуальный дата-центр будет работать без доступа к сети Интернет.
