Маршрутизаторы

Маршрутизатор — сервис, обеспечивающий передачу пакетов между сетями. На данный момент поддерживается только создание маршрутизатора, обеспечивающего трансляцию исходного IP-адреса серверов или контейнеров при передаче данных через сетевые ресурсы и выполняющего трансляцию адресов внутренних сетей на публичный IP-адрес (SNAT).

SNAT-маршрутизатор служит для обеспечения доступа всех серверов из конкретной виртуальной сети в сеть Интернет. Подробнее см. раздел Взаимодействие сервера с Интернет.

Маршрутизатор заменяет адрес источника при прохождении пакета в одну сторону и адрес назначения в ответном пакете.

При создании маршрутизатора он автоматически подключается к сети Интернет и занимает один публичный IP-адрес. Также к маршрутизатору можно подключить несколько внутренних сетей. При этом все подсети, входящие в состав подключенной сети, автоматически получают доступ к Интернету.

Чтобы создать маршрутизатор:

1. В главном меню портала выберите Ресурсы → Cloud Engine → Маршрутизаторы.
2. Нажмите на кнопку Создать и укажите параметры нового маршрутизатора:
   • Имя * — название маршрутизатора;
   • Описание — любое описание маршрутизатора;
   • Регион * — регион размещения маршрутизатора;
   • Подключенные сети * — сети, которые нужно подключить к маршрутизатору. Все подсети, входящие в указанные сети, автоматически получают доступ к Интернету.

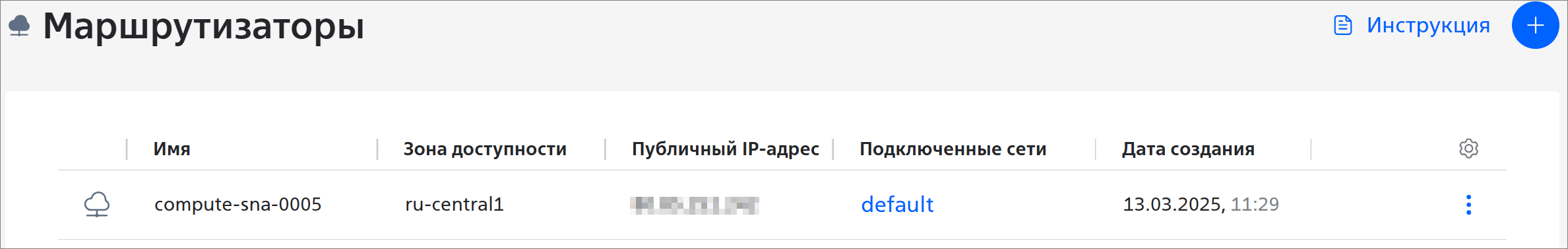

3. Нажмите на кнопку Заказать. Созданный маршрутизатор отобразится в окне:



   Важно

   1. Если во внутренней сети, подключенной к маршрутизатору, имеются серверы с публичными IP-адресами, то они продолжат работать, как и раньше.
   2. Подключение двух сетей к маршрутизатору не обеспечивает обмен пакетами между ними.
   3. В столбце Подключенные сети отображаются только сети, у которых есть хотя бы одна подсеть.

4. Убедитесь, что сетевой интерфейс сервера, который будет подключен к маршрутизатору, добавлен в группу безопасности default. Это можно проверить в разделе Ресурсы → Cloud Engine → Сетевые интерфейсы. Если сетевой интерфейс сервера не добавлен в группу безопасности default, см. раздел Сетевые интерфейсы.
5. В группе безопасности default добавьте правило для входящих соединений, открывающее нужный порт, например, порт 443 для HTTPS-соединений:
   1. В главном меню портала выберите Ресурсы → Cloud Engine → Группы безопасности.
   2. Нажмите на кнопку  в строке с группой безопасности default.

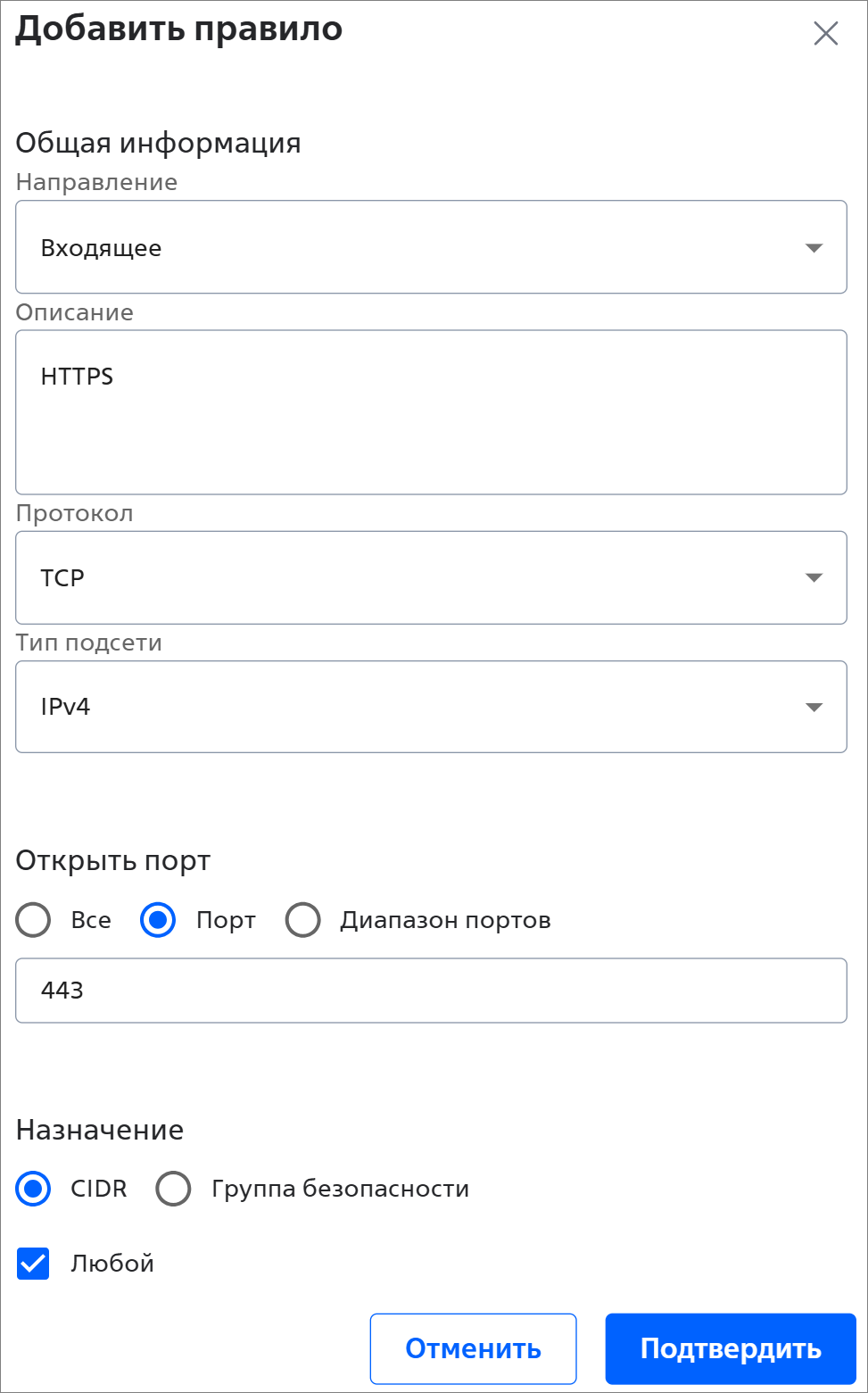

   3. Нажмите на кнопку Добавить и заполните поля, как на скриншоте, заменив порт на нужный:

   4. Нажмите на кнопку Добавить.

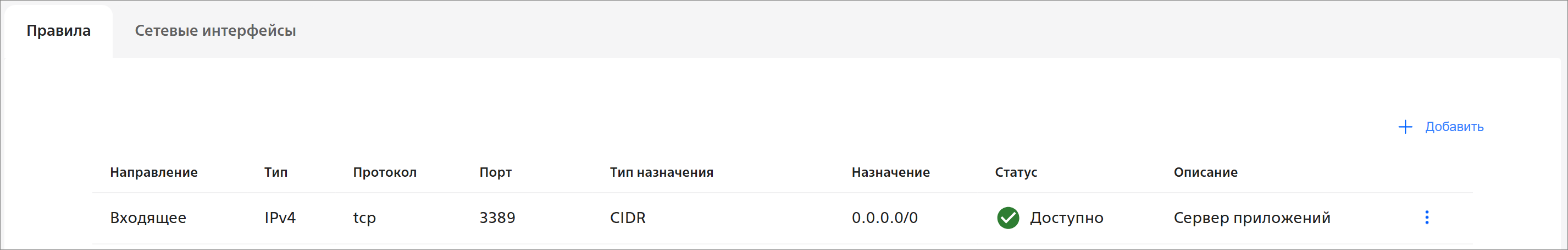

Созданное правило группы безопасности default отобразится на портале:

Подключение сети к маршрутизатору

Чтобы подключить сеть к созданному маршрутизатору:

1. В главном меню портала выберите Ресурсы → Cloud Engine → Маршрутизаторы.
2. В строке с нужным маршрутизатором нажмите на кнопку и выберите пункт Подключить сеть.

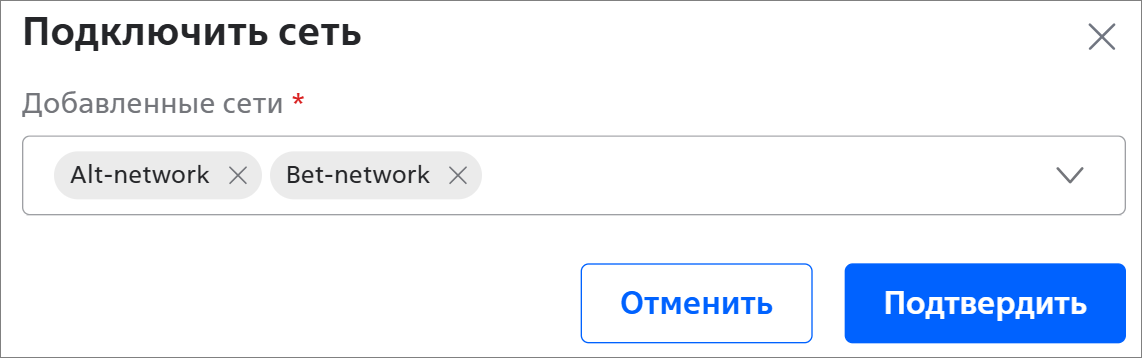

3. В поле Добавленные сети * выберите сети, которые нужно подключить к маршрутизатору:
4. Нажмите на кнопку Подтвердить.

Все подсети, входящие в указанные сети, автоматически получают доступ к Интернету.

Отключение сети от маршрутизатора

Чтобы отключить сеть от маршрутизатора:

1. В главном меню портала выберите Ресурсы → Cloud Engine → Маршрутизаторы.
2. В строке с нужным маршрутизатором нажмите на кнопку .

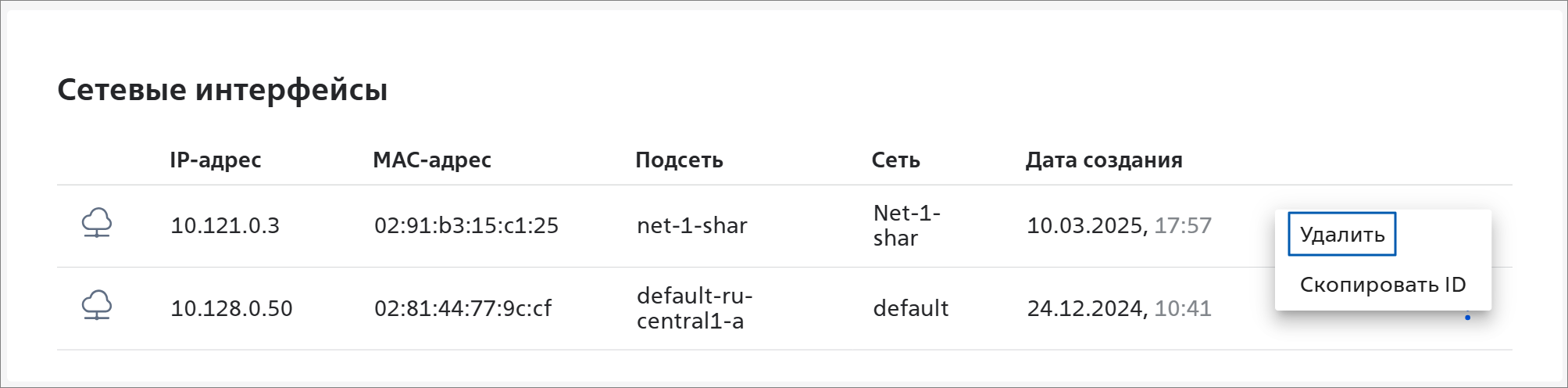

3. В открывшейся вкладке в разделе Сетевые интерфейсы в строке с сетью, которую нужно отключить, нажмите на кнопку и выберите пункт Удалить сетевой интерфейс:
4. В открывшейся форме нажмите на кнопку Подтвердить.

В результате серверы, расположенные в подсети удалённого сетевого интерфейса, не будут иметь доступ к Интернету.

Чтобы увидеть удалённые сетевые интерфейсы, активируйте переключатель Показывать удаленные.

Удаление маршрутизатора

Чтобы удалить маршрутизатор:

1. В главном меню портала перейдите в раздел Ресурсы → Cloud Engine → Маршрутизаторы.
2. В строке нужного маршрутизатора нажмите на кнопку и выберите пункт Удалить.
3. Введите Идентификатор для подтверждения удаления.
4. Нажмите на кнопку Удалить.

Копирование ID маршрутизатора и заказа

ID необходим для взаимодействия с маршрутизатором через API.

Чтобы скопировать ID маршрутизатора (ITEM_ID):

1. В главном меню портала перейдите в раздел Ресурсы → Cloud Engine → Маршрутизаторы.
2. В строке нужного маршрутизатора нажмите на кнопку  и выберите пункт Скопировать ID. ID сохраняется в буфер обмена вашего устройства.

Чтобы скопировать ID заказа (ORDER_ID):

1. В главном меню портала перейдите в раздел Ресурсы → Cloud Engine → Маршрутизаторы.
2. В строке нужного маршрутизатора нажмите на кнопку .
3. Нажмите на кнопку Действия в правом верхнем углу:

4. Выберите пункт Скопировать ID Заказа. ID заказа сохраняется в буфер обмена вашего устройства.
