Подключение vApp к локальной сети виртуального дата-центра

vApp можно подключить к изолированным (Isolated) или маршрутизируемым (Routed) сетям виртуального дата-центра VMware-организации.

Подключение vApp к локальной сети виртуального дата-центра

Чтобы подключить vApp к локальной сети виртуального дата-центра:

1. Войдите в VMware-организацию, в которой нужно подключить vApp к локальной сети виртуального дата-центра.
2. Убедитесь, что в виртуальном дата-центре создана локальная сеть.
3. На платформе VMware Cloud Director перейдите в раздел Applications → Virtual Applications.
4. В vApp, который нужно подключить к локальной сети виртуального дата-центра, нажмите на кнопку ACTIONS и выберите пункт Add → Add Network.

5. Установите переключатель Direct.

6. Выберите сеть виртуального дата-центра. Если нужной сети нет, создайте её.

7. Нажмите на кнопку ADD.

8. Подключите виртуальные машины, входящие в данный vApp, к сети vApp.
9. При необходимости проверьте подключение vApp и виртуальных машин к локальной сети.

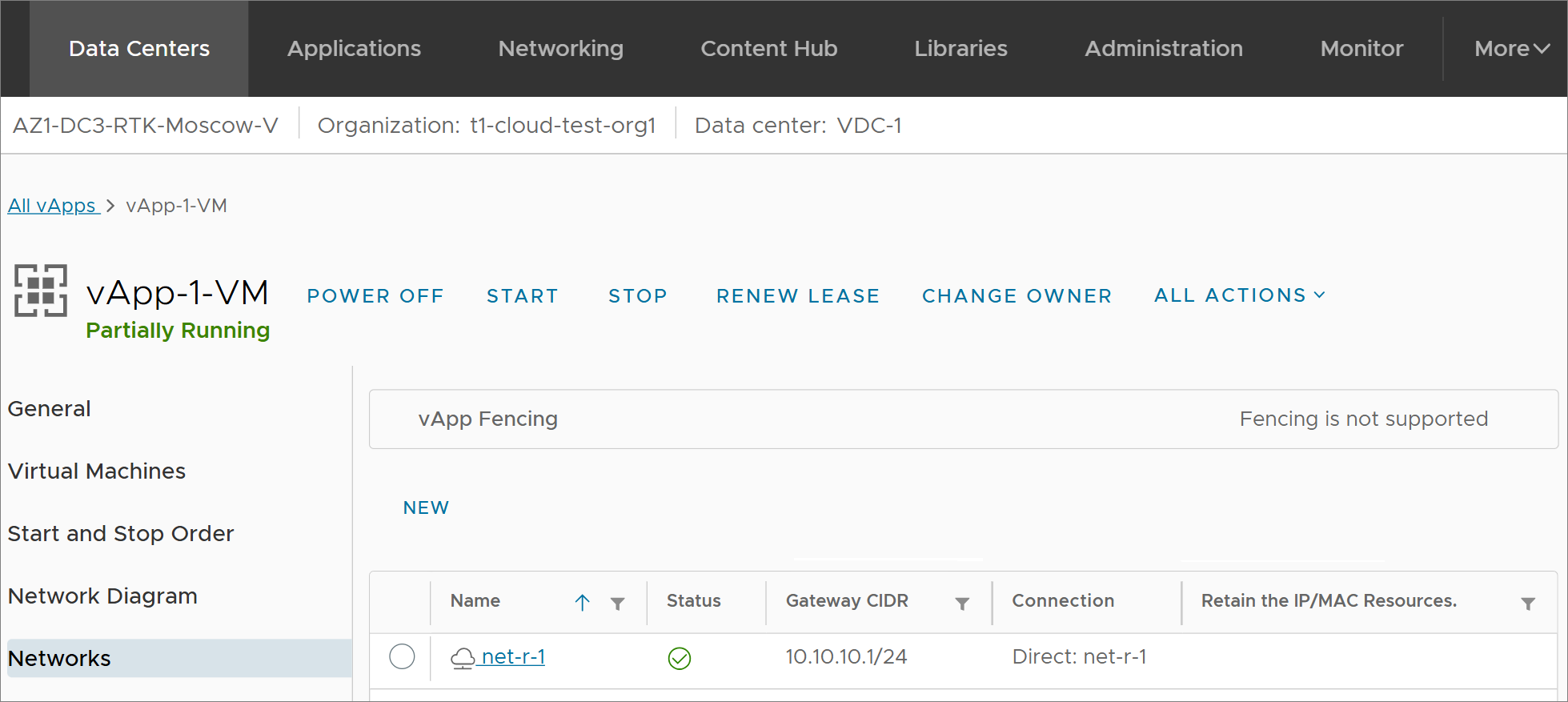

Подключенная сеть отобразится на платформе VMware Cloud Director:

Подключение vApp к Routed-сети, маршрутизируемой через существующую сеть виртуального дата-центра (AZ0)

Чтобы подключить vApp к Routed-сети, маршрутизируемой через существующую сеть виртуального дата-центра:

1. Войдите в VMware-организацию (в зоне доступности AZ0-DC1-DataPro-Moscow1).
2. Убедитесь, что в виртуальном дата-центре создана Routed-сеть.
3. На платформе VMware Cloud Director перейдите в раздел Applications → Virtual Applications.
4. В vApp, который нужно подключить к Routed-сети виртуального дата-центра, нажмите на кнопку ACTIONS и выберите пункт Add → Add Network.

5. Установите переключатель Routed.

6. Выберите сеть. Если нужной сети нет, создайте её.
7. Заполните поля:
   • Name * — название сети;
   • Description — назначение сети, заполняется при необходимости;
   • Gateway CIDR * — адрес шлюза по умолчанию и префикс сети в формате CIDR. Например, 10.0.0.1/24;
   • Primary DNS — IP-адрес первичного DNS-сервера. Например, 8.8.8.8;
   • Secondary DNS — IP-адрес вторичного DNS-сервера. Например, 8.8.4.4;
   • DNS suffix — DNS-суффикс;
   • Allow Guest VLAN — установите флажок, чтобы разрешить тегированный трафик в создаваемой сети;
   • Static IP Pools — при необходимости укажите диапазон статических IP-адресов, чтобы виртуальные машины, подключенные к данной сети, могли получать IP-адреса автоматически. Например, 10.0.0.2 – 10.0.0.254.
     Нажмите на кнопку ADD.
8. Нажмите на кнопку ADD.
9. Подключите виртуальные машины, входящие в данный vApp, к сети vApp.
10. При необходимости проверьте подключение vApp и виртуальных машин к локальной сети.

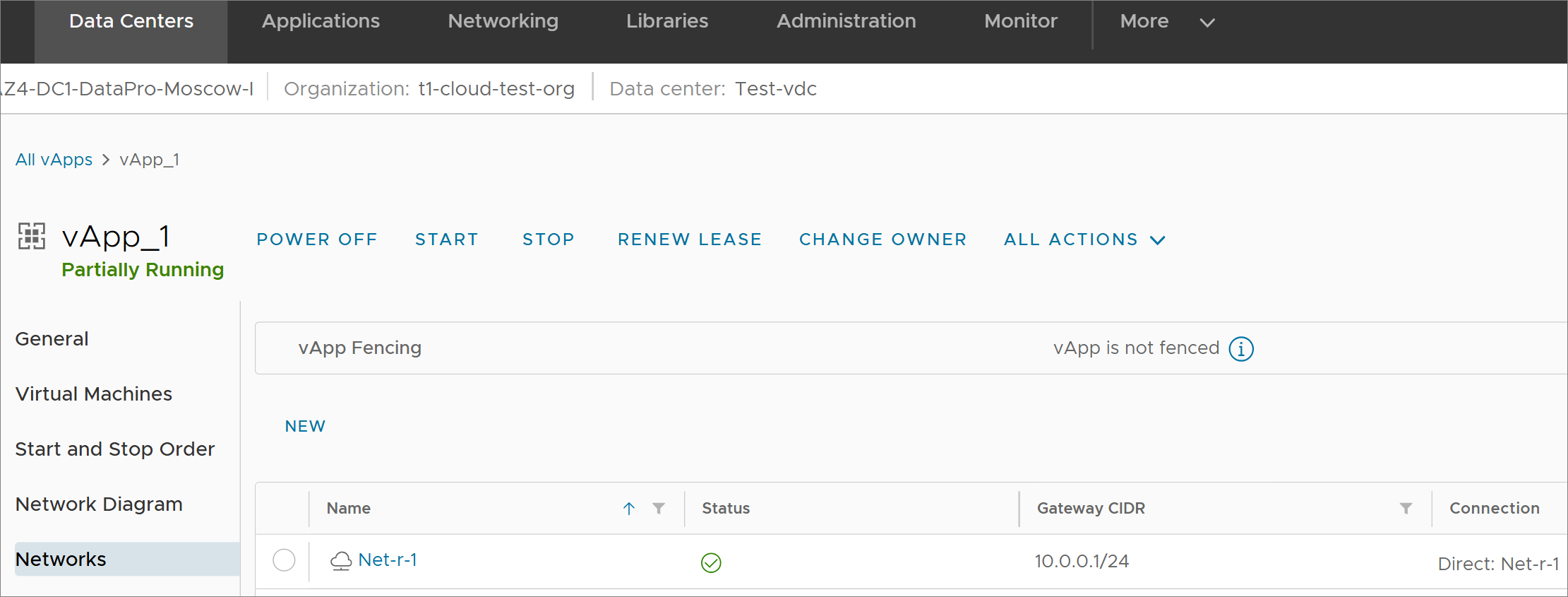

Подключенная сеть отобразится на платформе VMware Cloud Director:

Подключение vApp к Isolated-сети

Чтобы подключить vApp к Isolated-сети:

1. Войдите в VMware-организацию, в которой нужно подключить vApp к Isolated-сети.
2. На платформе VMware Cloud Director перейдите в раздел Applications → Virtual Applications.
3. В vApp, который нужно подключить к Isolated-сети, нажмите на кнопку ACTIONS и выберите пункт Add → Add Network.

4. Установите переключатель Isolated.

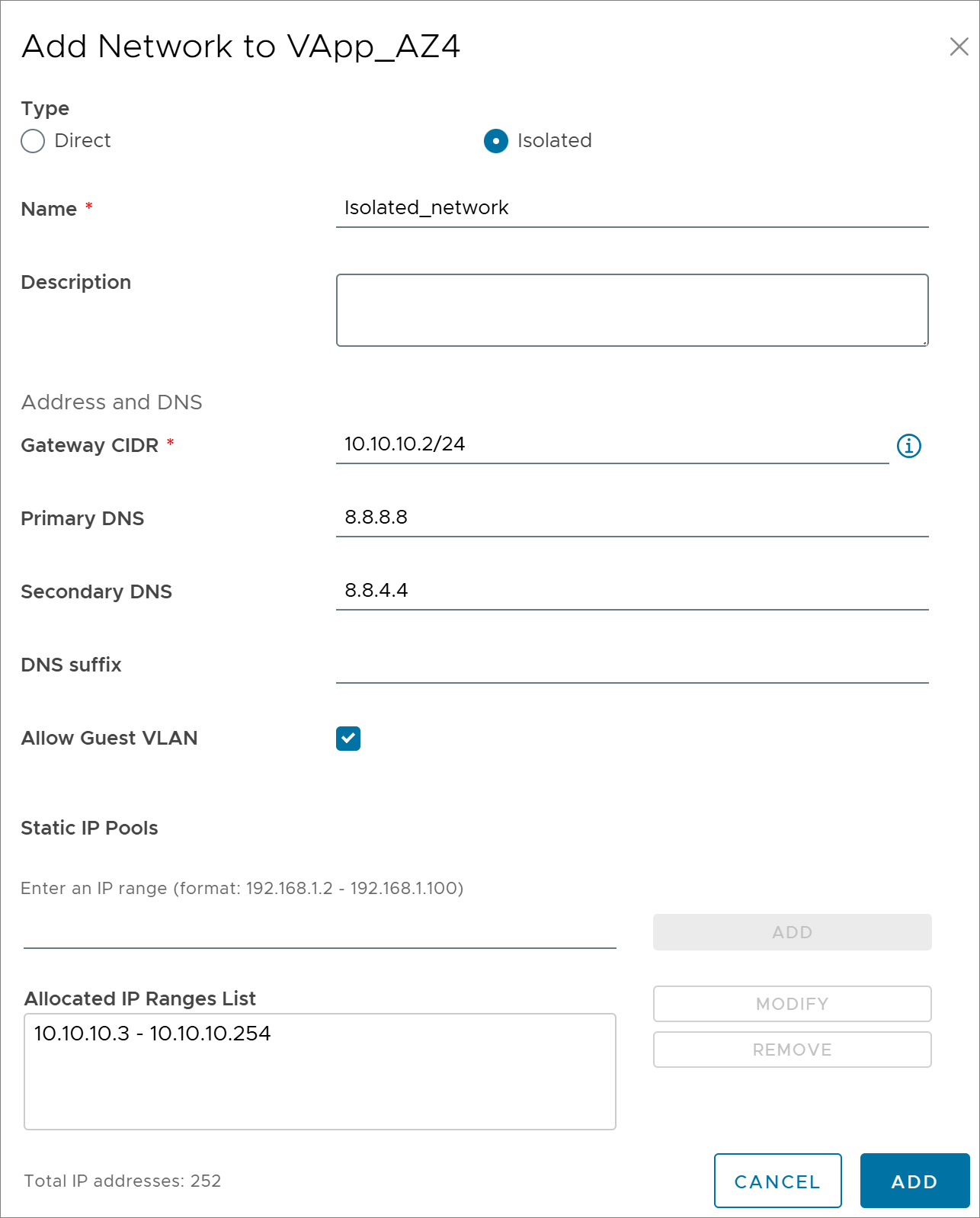

5. Заполните поля:
   • Name * — название сети;
   • Description — назначение сети, заполняется при необходимости;
   • Gateway CIDR * — адрес шлюза по умолчанию и префикс сети в формате CIDR. Например, 10.10.10.2/24;
   • Primary DNS — IP-адрес первичного DNS-сервера. Например, 8.8.8.8;
   • Secondary DNS — IP-адрес вторичного DNS-сервера. Например, 8.8.4.4;
   • DNS suffix — DNS-суффикс;
   • Allow Guest VLAN — установите флажок, чтобы разрешить тегированный трафик в создаваемой сети;
   • Static IP Pools — при необходимости укажите диапазон статических IP-адресов, чтобы виртуальные машины, подключенные к данной сети, могли получать IP-адреса автоматически. Например, 10.10.10.3 – 10.10.10.254.
     Нажмите на кнопку ADD.
6. Нажмите на кнопку ADD.
7. Подключите виртуальные машины, входящие в данный vApp, к сети vApp.
8. При необходимости проверьте подключение vApp и виртуальных машин к локальной сети.

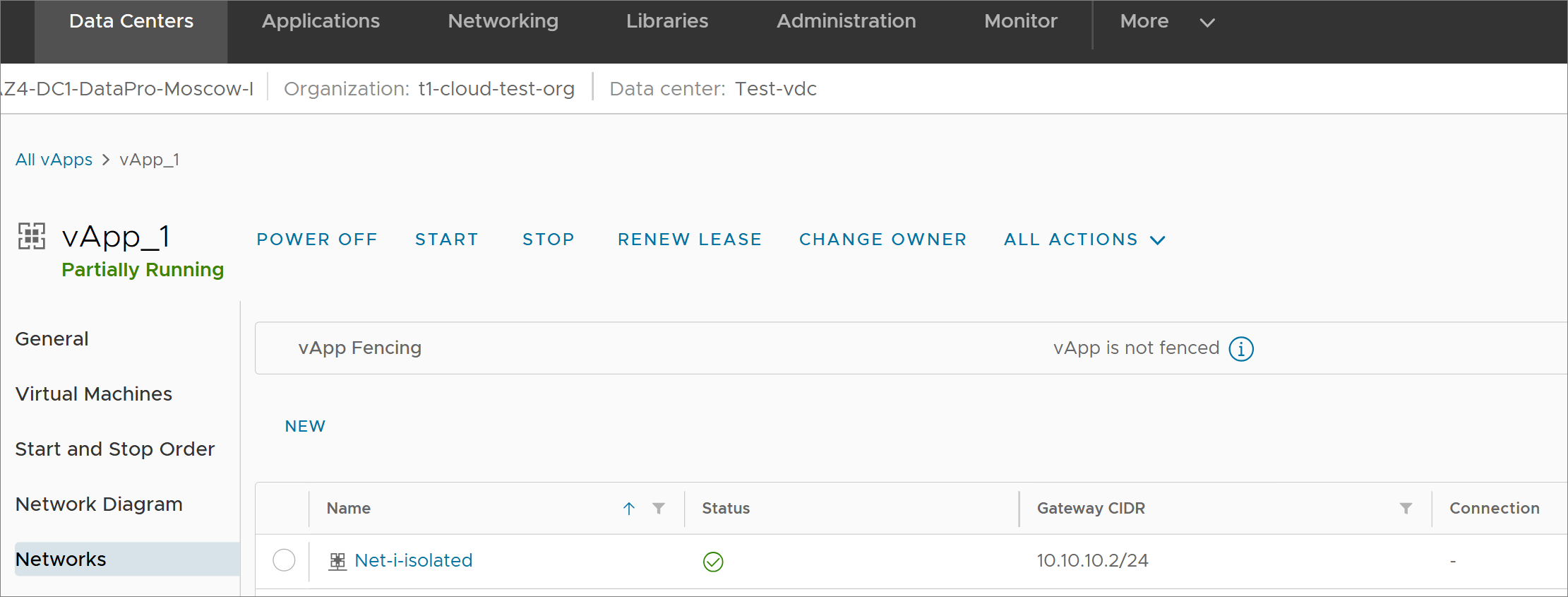

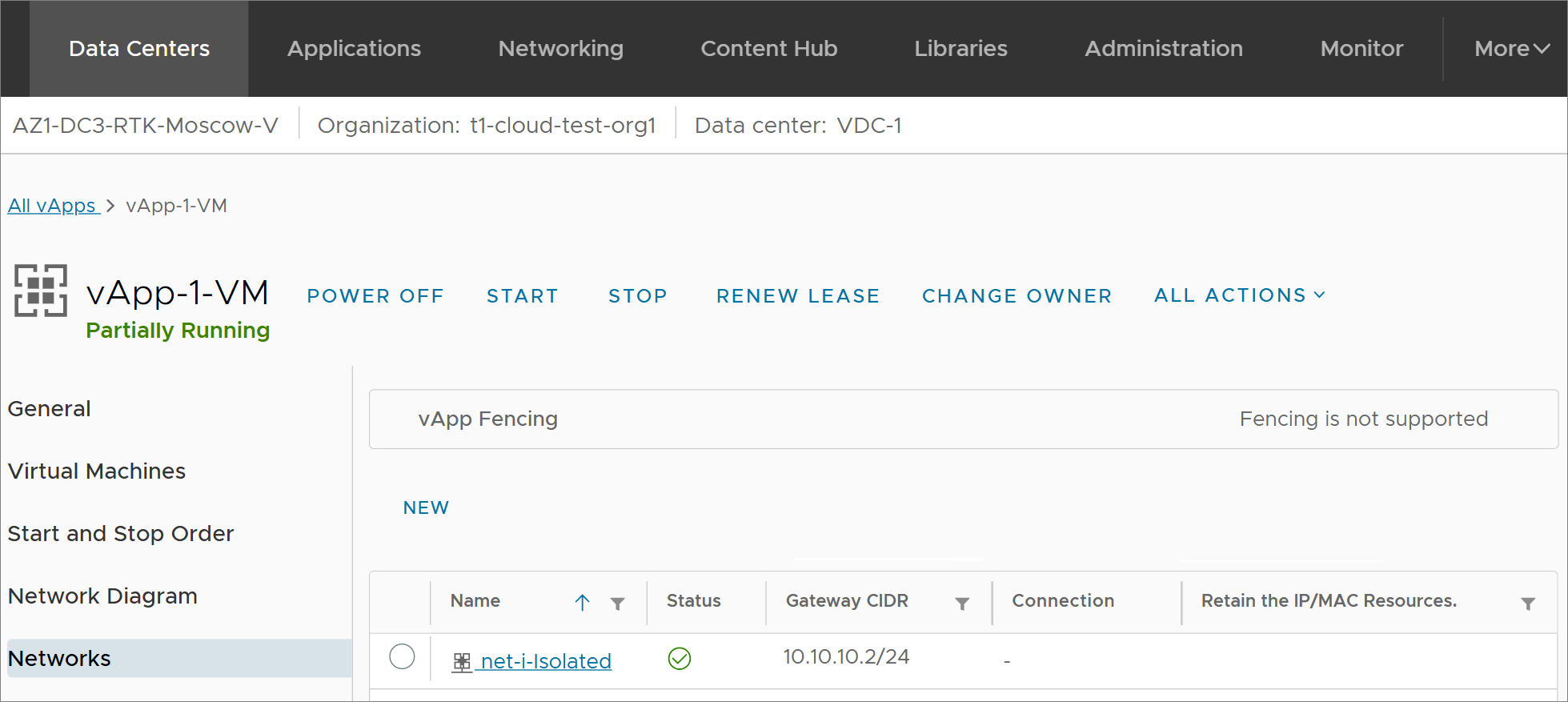

Созданная Isolated-сеть vApp отобразится на платформе VMware Cloud Director:

Проверка подключения vApp и виртуальных машин к локальной сети

Чтобы проверить подключение vApp и виртуальных машин к локальной сети:

1. Войдите в VMware-организацию, в которой нужно проверить подключение vApp и виртуальных машин к сети.
2. Убедитесь, что виртуальные машины, входящие в vApp, подключены к сети данного vApp.
3. На платформе VMware Cloud Director перейдите в раздел Applications → Virtual Applications.

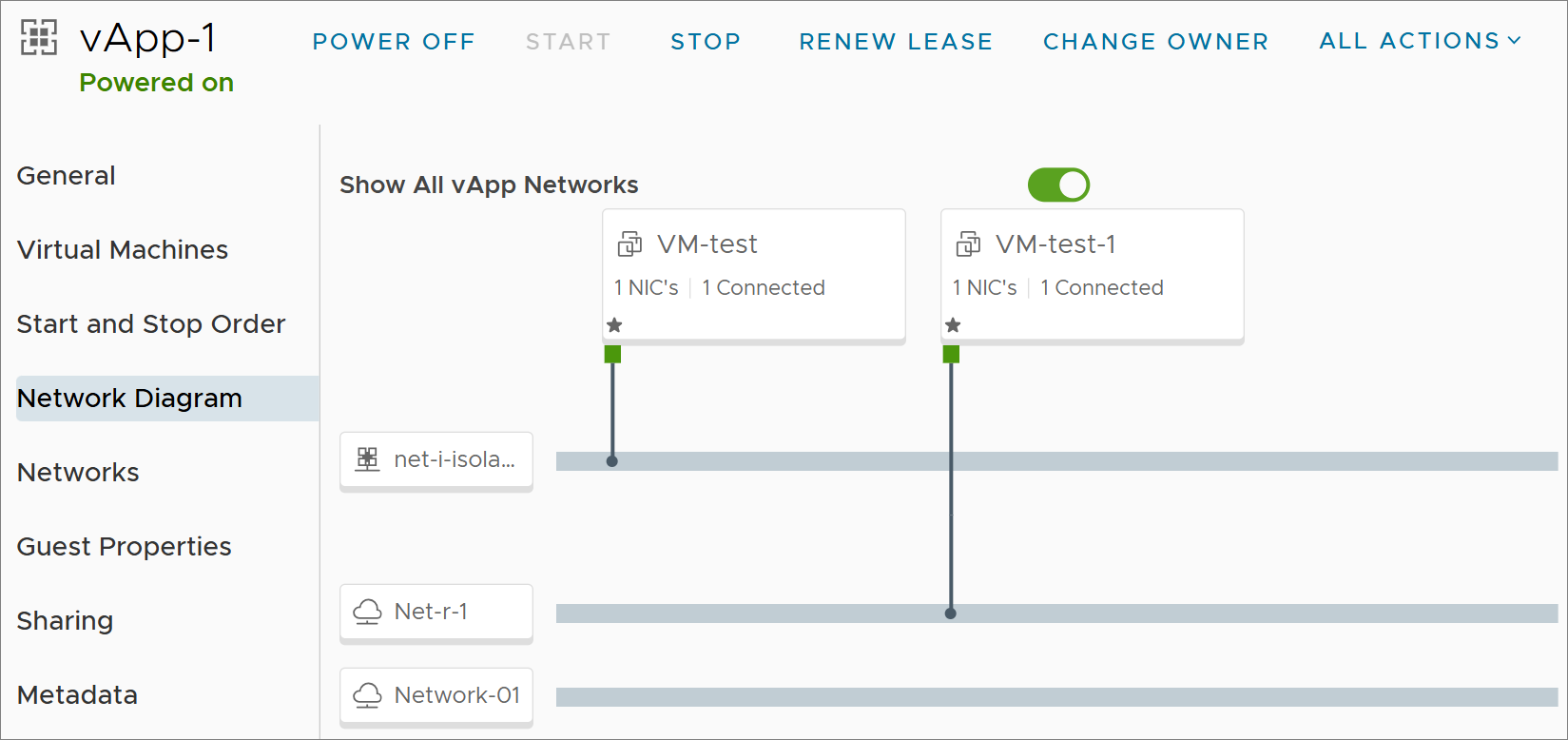

4. Нажмите на название нужного vApp и перейдите на вкладку Network Diagram.
5. Проверьте, что виртуальные машины подключены к нужным сетям vApp:
