Виджеты

Виджет — элемент дашборда, отображающий информацию в виде графика, текста или текущего значения:

• График — отображение значений выбранных метрик за определённый период;
• Текст — размещение текста, изображений, ссылок;
• Текущее значение — отображение текущего значения выбранной метрики.

Действия с виджетами (добавление, изменение, удаление и т.д.) доступны только пользователям с ролью Администратор или Администратор сервиса мониторинга. Роль должна быть выдана в проекте, в котором создан виджет.

Добавление виджета «График» на пользовательский дашборд

Виджет График отображает значения выбранных метрик за определённый период.

Чтобы добавить виджет График на пользовательский дашборд:

1. Выберите проект, в котором нужно добавить виджет График на пользовательский дашборд.
2. В главном меню портала перейдите в раздел Ресурсы → Мониторинг → Дашборды → Пользовательские.
3. Выберите пользовательский дашборд, на который нужно добавить виджет График.
4. Нажмите на кнопку Добавить виджет.

5. Выберите виджет График.

6. В поле Период укажите, за какой промежуток времени необходимо собирать и выводить данные на график. Выбранный период действует для всех виджетов пользовательского дашборда.

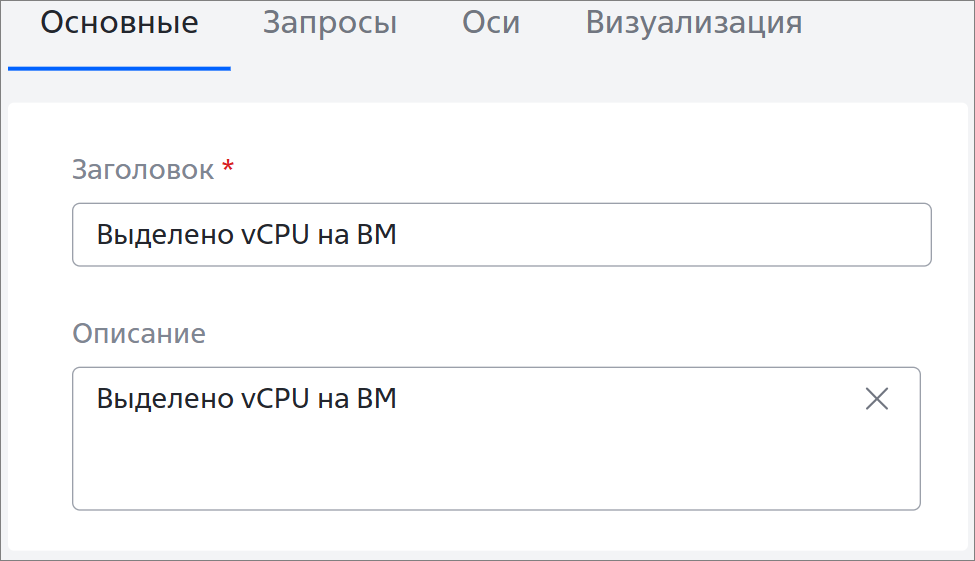

7. Перейдите на вкладку Основные и заполните поля:
   • Заголовок * — название графика;
   • Описание — назначение графика, заполняется при необходимости.

8. Перейдите на вкладку Запросы и настройте запрос для метрики на вкладке Конструктор или введите запрос в текстовом режиме на вкладке Код.


    Чтобы настроить запрос для метрики:

   1. Перейдите на вкладку  Конструктор.
   2. Выберите продукт — сервис, для которого нужно отобразить метрику.
   3. Выберите метрику — описание метрик см. в разделе Метрики.
      Чтобы найти нужную метрику, начните вводить её название. Отобразятся результаты поиска.
   4. Если нужно уточнить запрос, нажмите на кнопку и выберите дополнительные параметры (лейблы) графика. Можно добавить несколько лейблов.
    Чтобы ввести запрос в текстовом режиме:

   1. Перейдите на вкладку Код.
   2. Выберите Продукт * — сервис, для которого нужно отобразить метрику.
   3. Выберите Метрику * — описание метрик см. в разделе Метрики.
   4. При необходимости введите Запрос — метрики и лейблы в текстовом режиме. Подробнее о построении запроса см. в разделе Работа с метриками.

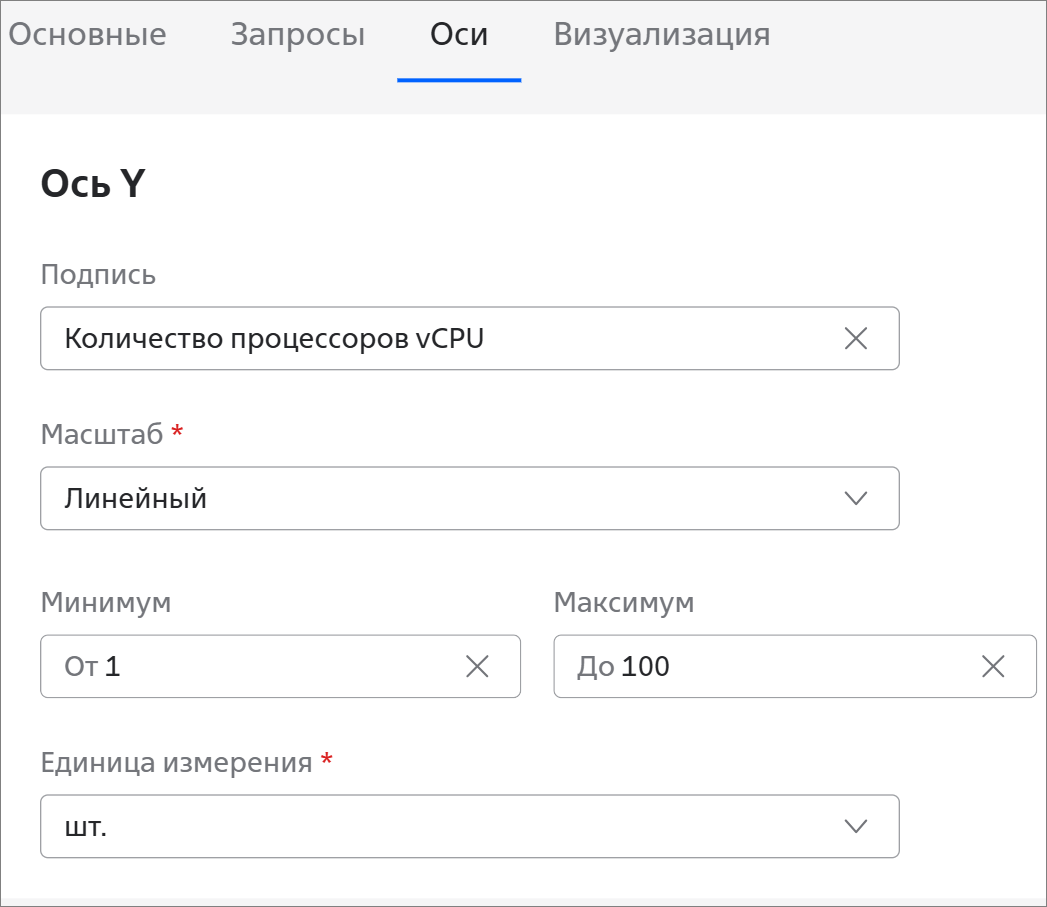

9. Перейдите на вкладку Оси и заполните поля:
   • Подпись — название оси Y. Длина подписи до 64 символов;
   • Масштаб *:
     • Линейный — масштаб оси Y зависит от абсолютных значений метрики. Например, если за выбранный период количество vCPU изменялось от 0 до 50 штук, то масштаб оси Y — 0, 10, 20, 30, 40, 50;
     • Логарифмический — масштаб оси Y зависит от изменений значений метрики в %. Например, если за выбранный период количество vCPU изменялось от 0 до 80 штук, то масштаб оси Y — 0, 10, 20, 40, 80;
   • Минимум — минимальное значение, которое отображается на графике;
   • Максимум — максимальное значение, которое отображается на графике;
   • Единица измерения *.
10. Перейдите на вкладку Визуализация и выберите Тип графика *:
    • Линия — отображение графика в виде сплошной линии;
    • Столбец — отображение графика в виде столбчатой диаграммы.
11. Нажмите на кнопку .

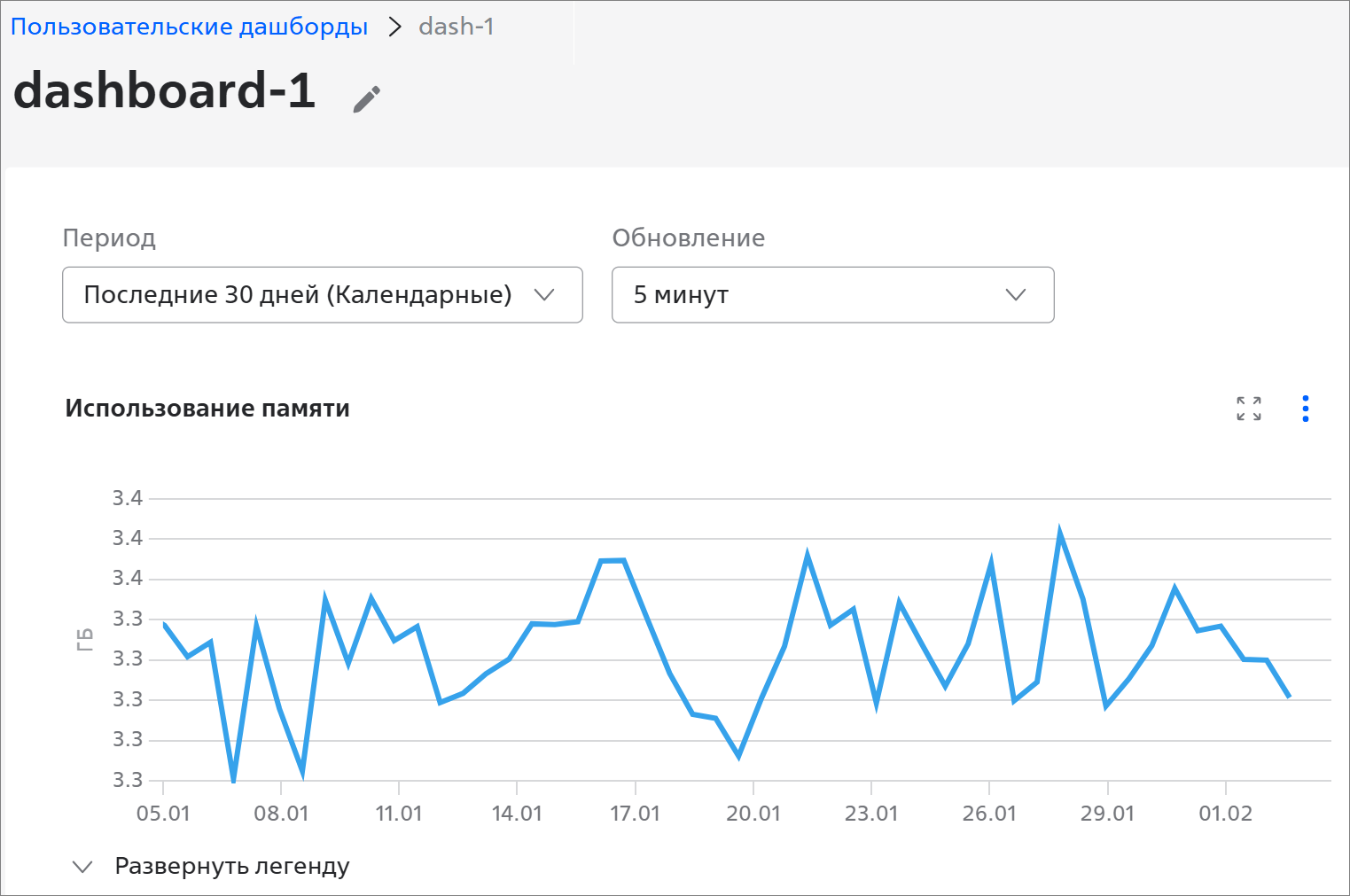

Созданный виджет График отображается на пользовательском дашборде:

Нажмите на Развернуть легенду, чтобы посмотреть метрики, по которым построен график. Если нужно скрыть определённые метрики с графика, щёлкните на них в легенде.

Чтобы посмотреть виджет во весь экран, нажмите на кнопку Просмотр.

Из виджета можно создать алерт, а также отредактировать или удалить виджет.

Добавление виджета «Текст» на пользовательский дашборд

На виджете Текст можно разместить текст, изображения, ссылки.

Чтобы добавить виджет Текст на пользовательский дашборд:

1. Выберите проект, в котором нужно добавить виджет Текст на пользовательский дашборд.
2. В главном меню портала перейдите в раздел Ресурсы → Мониторинг → Дашборды → Пользовательские.
3. Выберите пользовательский дашборд, на который нужно добавить виджет Текст.
4. Нажмите на кнопку Добавить виджет.

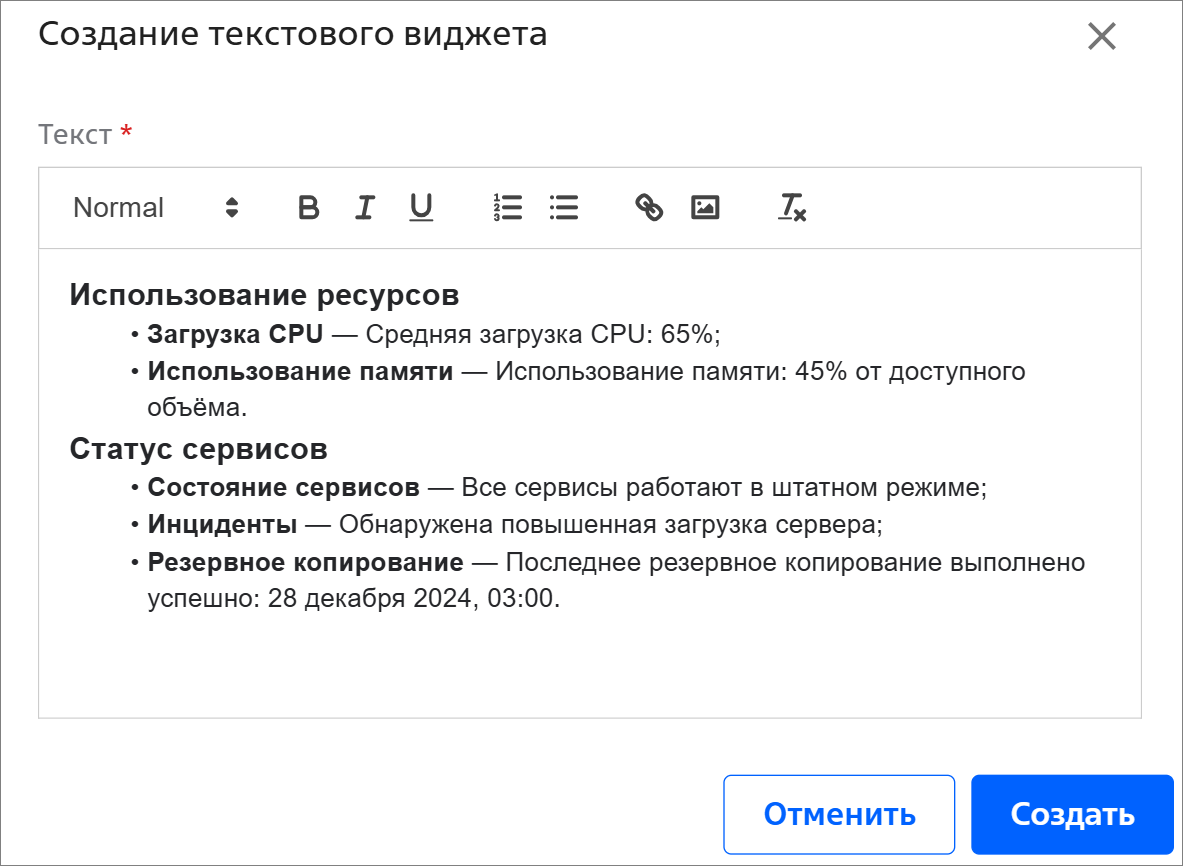

5. Выберите виджет Текст и добавьте текст, ссылку или изображение:

6. Нажмите на кнопку Создать.

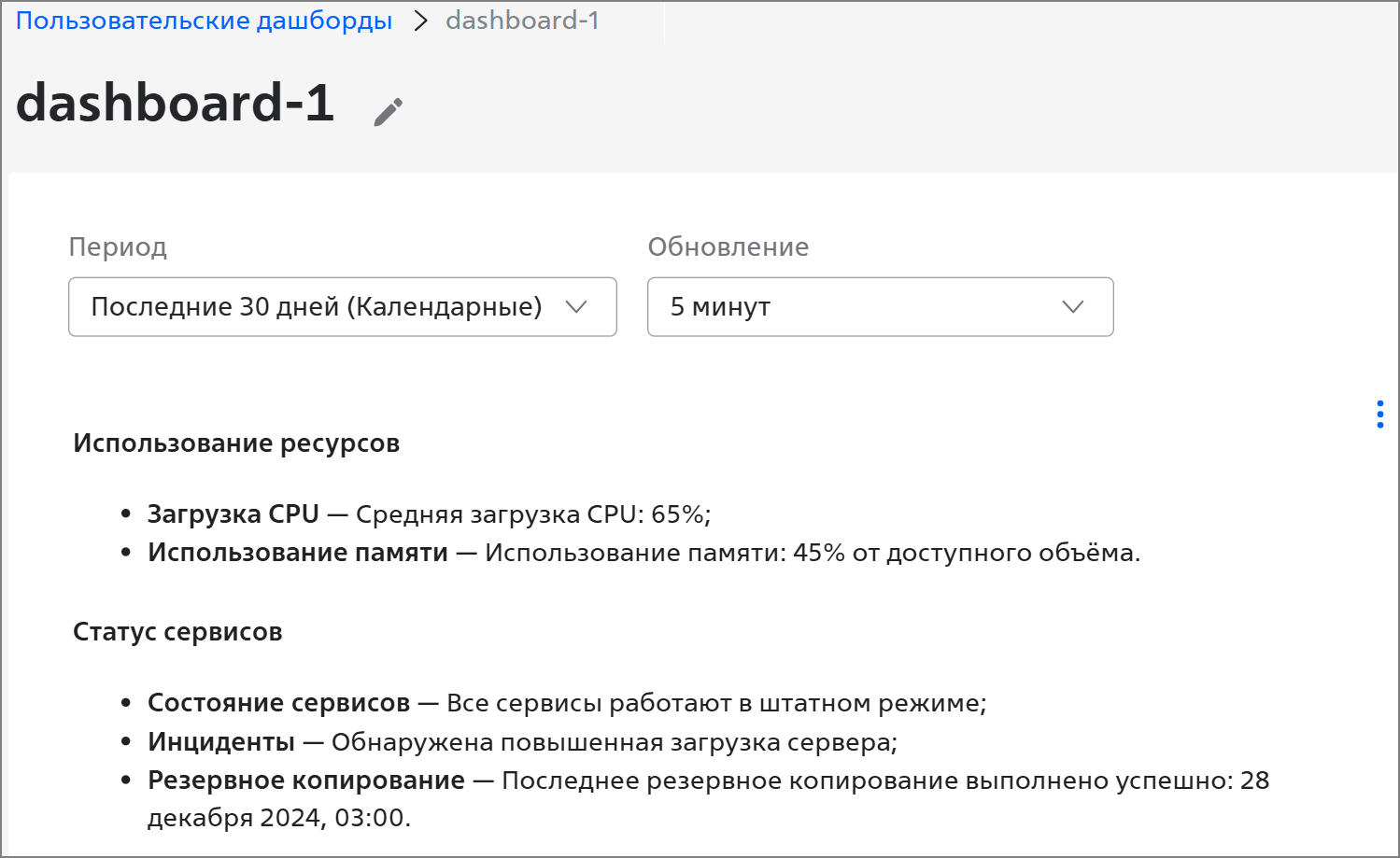

Созданный виджет Текст отображается на пользовательском дашборде:

Виджет можно отредактировать или удалить.

Добавление виджета «Текущее значение» на пользовательский дашборд

Виджет Текущее значение отображает текущее значение выбранной метрики.

Чтобы добавить виджет Текущее значение на пользовательский дашборд:

1. Выберите проект, в котором нужно добавить виджет Текущее значение на пользовательский дашборд.
2. В главном меню портала перейдите в раздел Ресурсы → Мониторинг → Дашборды → Пользовательские.
3. Выберите пользовательский дашборд, на который нужно добавить виджет Текущее значение.
4. Нажмите на кнопку Добавить виджет.

5. Выберите виджет Текущее значение.

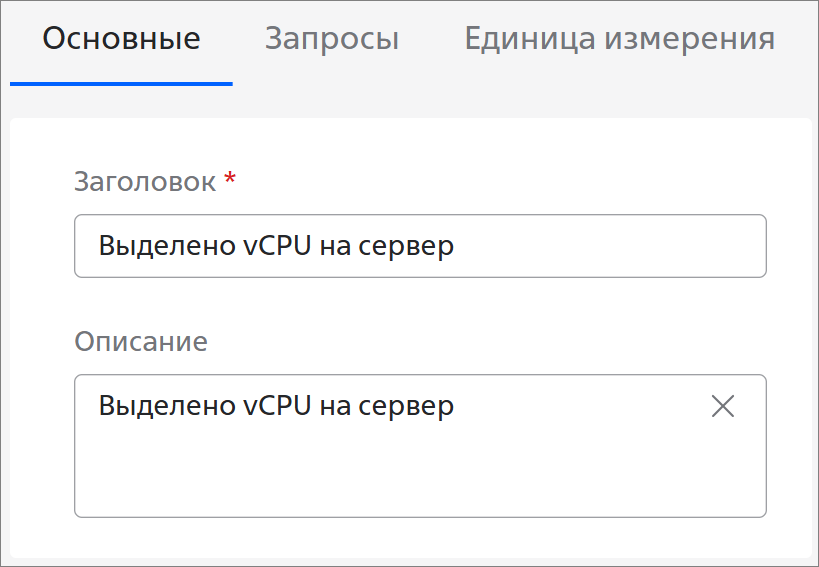

6. Перейдите на вкладку Основные и заполните поля:
   • Заголовок * — название виджета;
   • Описание — назначение виджета, заполняется при необходимости.

7. Перейдите на вкладку Запросы и настройте запрос для метрики на вкладке Конструктор или введите запрос в текстовом режиме на вкладке Код.



    Чтобы настроить запрос для метрики:

   1. Перейдите на вкладку  Конструктор.
   2. Выберите продукт — сервис, для которого нужно отобразить метрику.
   3. Выберите метрику — описание метрик см. в разделе Метрики.
      Чтобы найти нужную метрику, начните вводить её название. Отобразятся результаты поиска.
   4. Если нужно уточнить запрос, нажмите на кнопку и выберите дополнительные параметры (лейблы) графика. Можно добавить несколько лейблов.
    Чтобы ввести запрос в текстовом режиме:

   1. Перейдите на вкладку Код.
   2. Выберите Продукт * — сервис, для которого нужно отобразить метрику.
   3. Выберите Метрику * — описание метрик см. в разделе Метрики.
   4. При необходимости введите Запрос — метрики и лейблы в текстовом режиме. Подробнее о построении запроса см. в разделе Работа с метриками.



8. Перейдите на вкладку Единица измерения и выберите нужную единицу измерения.
9. Нажмите на кнопку .

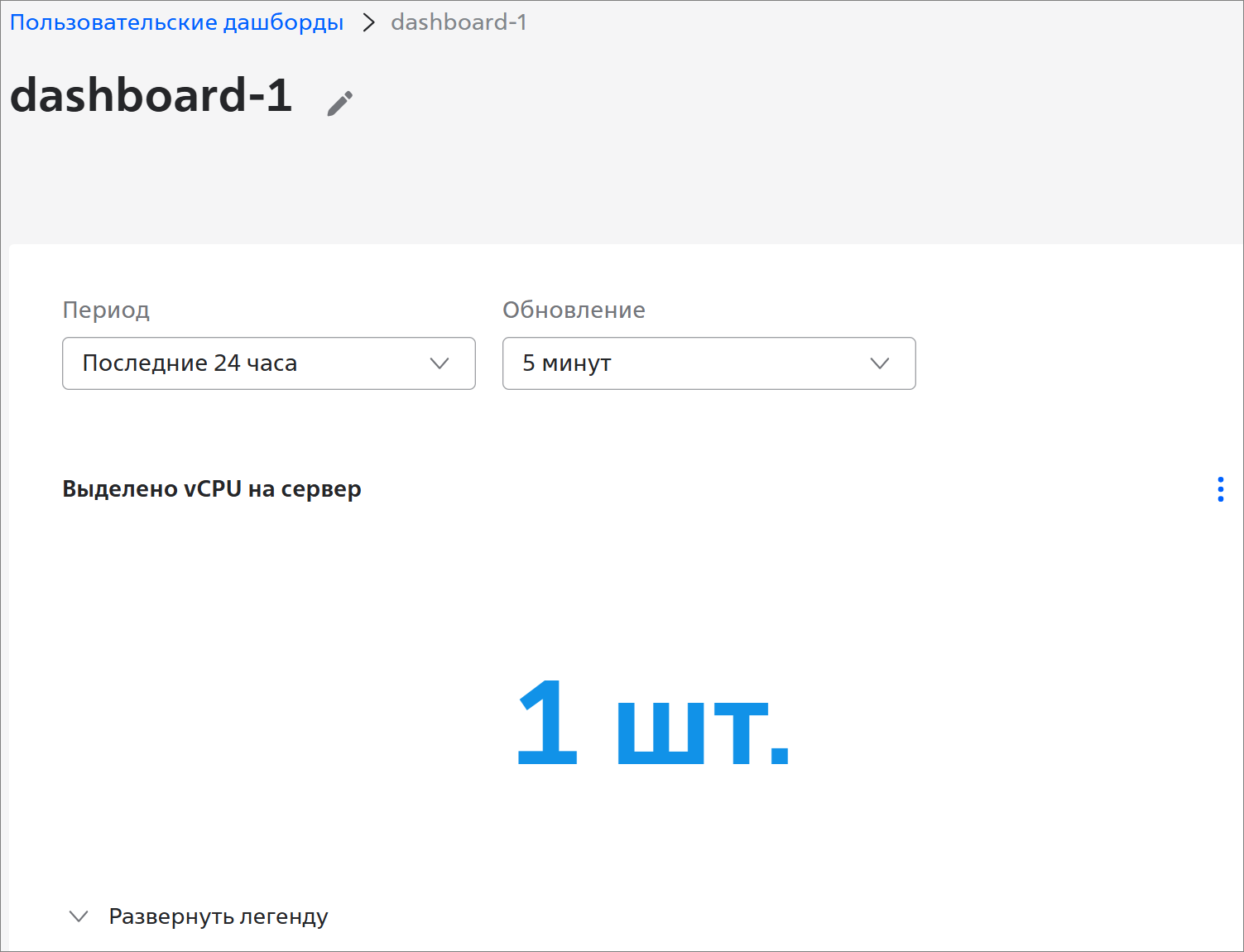

Созданный виджет Текущее значение отображается на пользовательском дашборде:

Виджет можно отредактировать или удалить.

Изменение виджета

Изменение виджета «График»

Чтобы изменить виджет График:

1. Выберите проект, в котором создан виджет.
2. В главном меню портала перейдите в раздел Ресурсы → Мониторинг → Дашборды → Пользовательские.
3. Выберите пользовательский дашборд, в котором нужно изменить виджет График.
4. В виджете, который нужно изменить, нажмите на кнопку и выберите пункт Редактировать.
5. Внесите необходимые изменения на вкладках, как при добавлении виджета График.
6. Выберите Период — период расчёта метрик для виджета. Выбранный период действует для всех виджетов пользовательского дашборда.
7. Нажмите на кнопку Сохранить.

Изменение виджета «Текст»

Чтобы изменить виджет Текст:

1. Выберите проект, в котором создан виджет.
2. В главном меню портала перейдите в раздел Ресурсы → Мониторинг → Дашборды → Пользовательские.
3. Выберите пользовательский дашборд, в котором нужно изменить виджет Текст.
4. В виджете, который нужно изменить, нажмите на кнопку и выберите пункт Редактировать.
5. Измените поле Текст *.
6. Нажмите на кнопку Сохранить.

Изменение виджета «Текущее значение»

Чтобы изменить виджет Текущее значение:

1. Выберите проект, в котором создан виджет.
2. В главном меню портала перейдите в раздел Ресурсы → Мониторинг → Дашборды → Пользовательские.
3. Выберите пользовательский дашборд, в котором нужно изменить виджет Текущее значение.
4. В виджете, который нужно изменить, нажмите на кнопку и выберите пункт Редактировать.
5. Внесите необходимые изменения на вкладках, как при добавлении виджета Текущее значение.
6. Нажмите на кнопку Сохранить.

Удаление виджета

Чтобы удалить виджет:

1. Выберите проект, в котором создан виджет.
2. В главном меню портала перейдите в раздел Ресурсы → Мониторинг → Дашборды → Пользовательские.
3. Выберите дашборд, в котором нужно удалить виджет.
4. В виджете, который нужно удалить, нажмите на кнопку и выберите пункт Удалить.
